テーブルが揺れる原因は貫。テーブルの揺れを無くす方法。アイアンレッグ編。

テーブルのグラつきって、気になりますよね~。

食事に、勉強に何かと机に向かう事って結構多いものです。





f:id:mabo2011:20210530062516p:plain


まさたけ

こんにちは、キャンプ歴3年、DIY歴9年のまさたけ(@masa_take14)です。

机のグラつきを軽減するための方法をご紹介します。





f:id:mabo2011:20210710060404j:plain




テーブルが揺れるの原因は?

テーブルが揺れる原因は、

  • 脚の長さにズレがある。
  • 床が水平じゃない。
  • テーブルが揺れに対する補強不足。

こんあ原因があります。



脚の長さがあっていない・床が水平じゃない

脚の長さがあっていない・床が水平じゃない場合に

テーブルが揺れるのは容易に想像できるかと思います。



この場合は、脚の下に板を敷いたり、脚の長さをカットしたり。

等で対応しましょう。



テーブルに貫がない

脚の長さや床が水平でない時の対処方法は簡単です。

が、その原因が解消してもなおテーブルの揺れが改善されない場合、

テーブルの構造に欠点があります。

その構造のひとつが「貫」です。



f:id:mabo2011:20210710053120j:plain





f:id:mabo2011:20210530062516p:plain


まさたけ

貫は、脚と脚を平行につなぐ部材です。

貫のある机は揺れに強いテーブルなんですよ。



という事で、今回はアイアンレッグに貫を追加する方法をご紹介します!



ビフォー・アフター

まずはビフォー・アフターから。

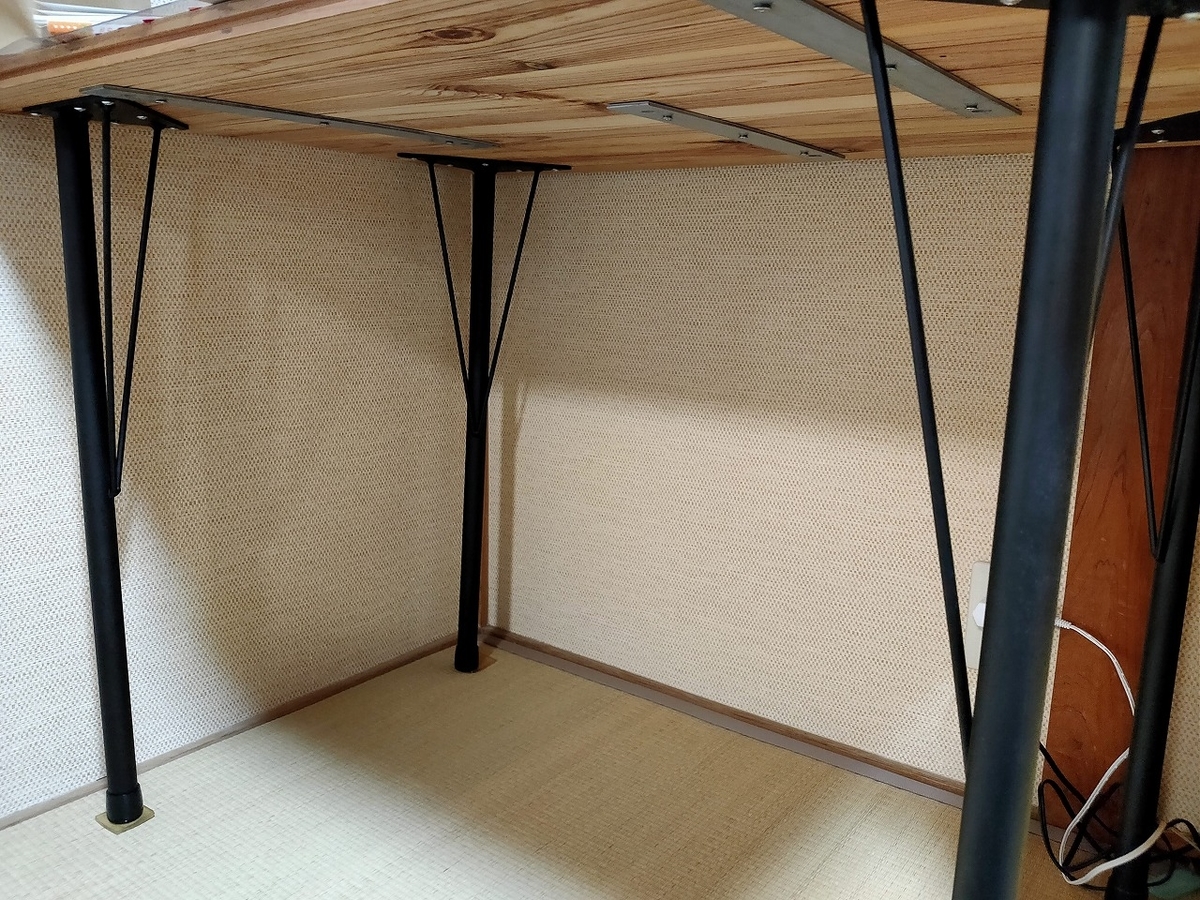

ビフォー。

子どもに作った学習机は、

天板と脚だけの構造なので、

消しゴムの揺れがそのまま揺れにつながる構造となっています。

すまん、娘たちよ(笑)

f:id:mabo2011:20210709073318j:plain

アフター。

※ちょっとアングルが違いますが(笑)

結果として、揺れが3分の1位程度に軽減されました。

f:id:mabo2011:20210709073325j:plain



つくり方

  1. 脚~脚までの寸法を測る。
  2. 寸法通りの木材を購入・カットする。
  3. 塗装する。
  4. 脚に幕板を付ける。

とこの工程で作業を勧めていきます。



脚~脚までの寸法を測る

まずは寸法の確認から行います。

貫は脚と脚を繋ぎますので、脚~脚までの長さと、

f:id:mabo2011:20210709073952j:plain

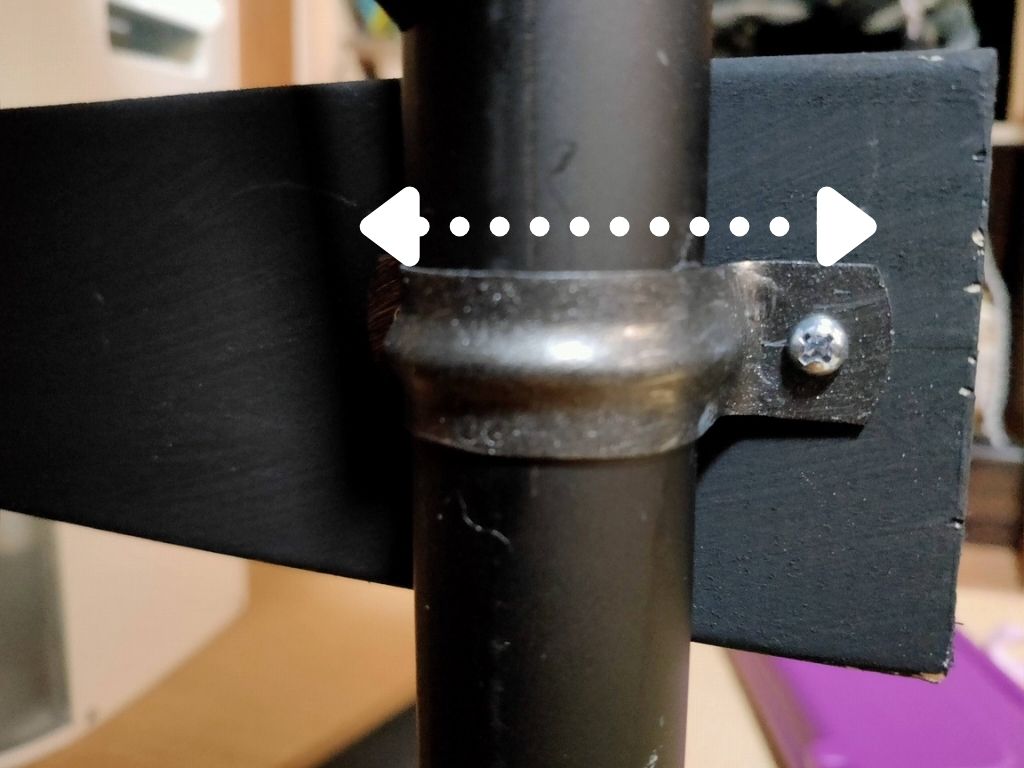

脚の厚み、

留め具の長さが必要です。

f:id:mabo2011:20210709074416j:plain





f:id:mabo2011:20210530062516p:plain


まさたけ

(脚~脚までの長さ)+(脚の厚み)+(留め具の長さ)で計算すると良いですよ。





寸法通りに木材をカットする

長さの計算が出来たら、木材をカットします。

今回使用した木材はワンバイスリー材を使いました。

mabo2011.hatenablog.com

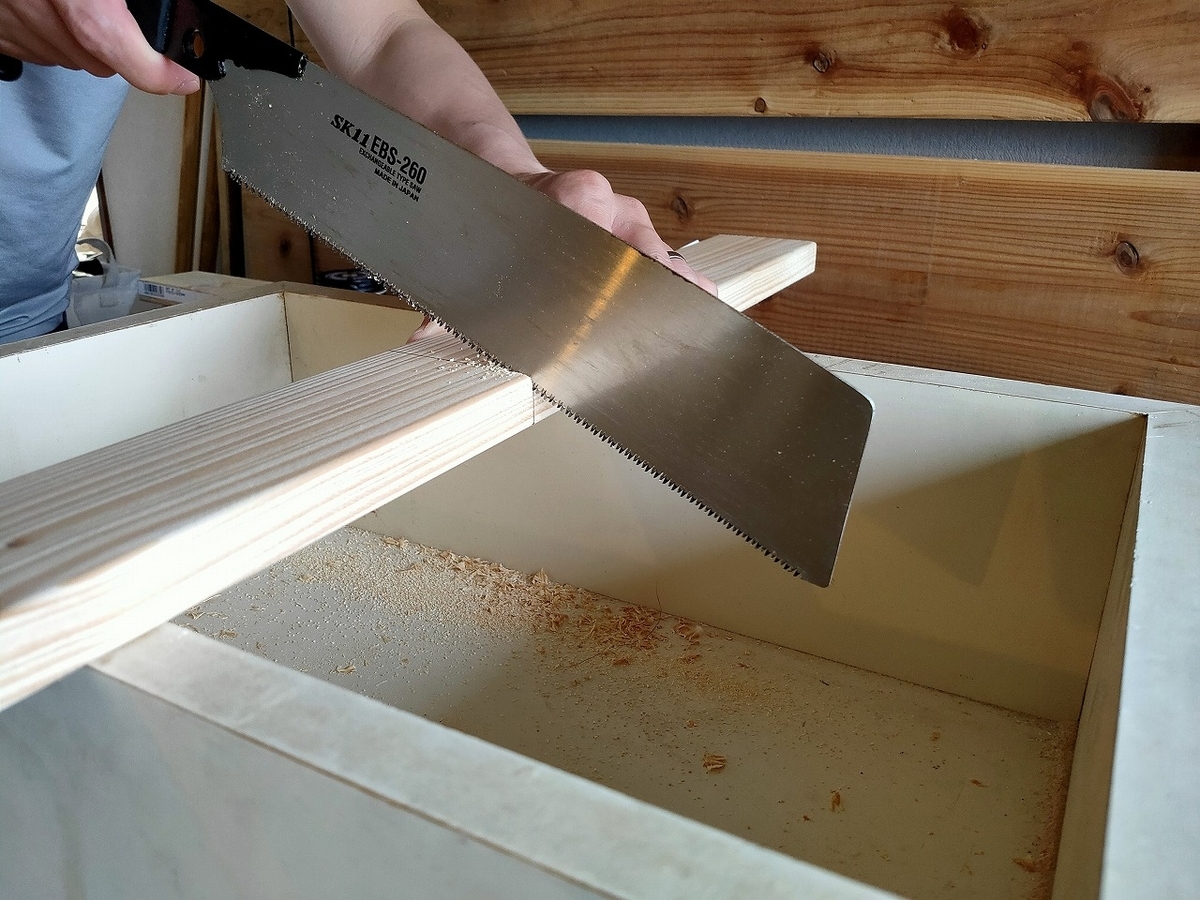

のこぎりを使用してカットしました。

f:id:mabo2011:20210709074803j:plain





f:id:mabo2011:20210530062516p:plain


まさたけ

ホームセンターのカットサービスを利用すると、カットにかかる時間が短縮になるのでお勧めですよ。



塗装する

この作業は必須では無いですが、脚の色に合わせると統一感が出ます。

クオリティーを上げたい方はぜひ。

f:id:mabo2011:20210709074909j:plain





f:id:mabo2011:20210530062516p:plain


まさたけ

塗装は手間ですが、脚の色と貫の色が違うと日曜大工感が滲みでます(笑)



脚に貫をつける

脚が木材であればそのままビスで留めて良いですが、

今回はアイアンレッグに貫を付けます。



自宅でDIYするレベルなので、

アイアン素材にビスを打ち込む術を持っていませんので(笑)

アイアンレッグと貫をつなぐ材料が必要なんです。



このアイアンレッグの直径は27.2cm。

この太さ、塩ビパイプのVP20という規格よりちょっと太いくらいなんです。

※VP20が直径26cm

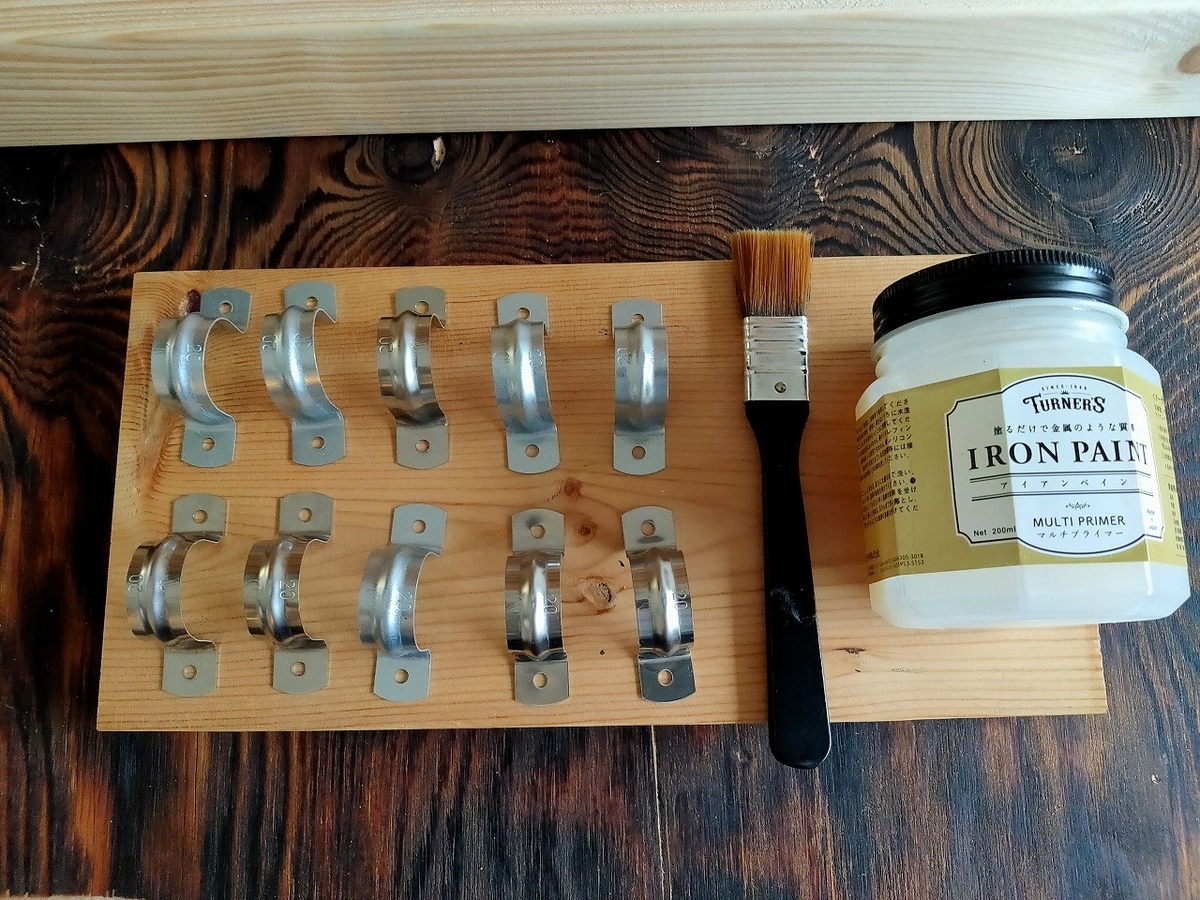

ということで、塩ビパイプを固定するサドルバンド(VP20)を使用します!

サドルバンドもアイアンペンとで塗装しました。

f:id:mabo2011:20210709075304j:plain

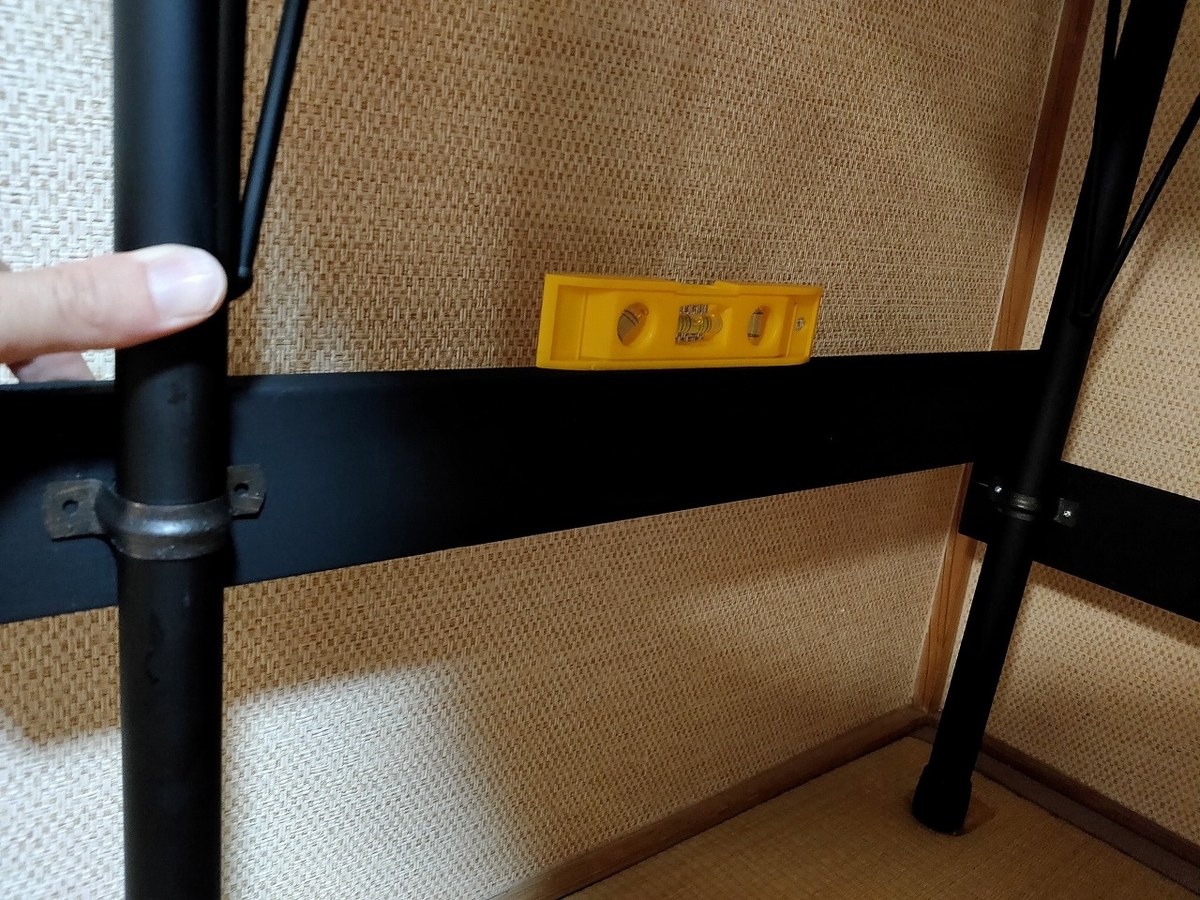

水平器を使用して貫とサドルバンドをセットし、

f:id:mabo2011:20210709075427j:plain



このビスを使って留めます。

f:id:mabo2011:20210709075506j:plain

※スリムコーススレッドの頭部分は丸くないので、サドルバンドにフィットしません。



銀色が気になる(笑)

f:id:mabo2011:20210709075546j:plain

奥・右・左つけると補強は充分です。

f:id:mabo2011:20210709073325j:plain

出来上がりました~。





f:id:mabo2011:20210530062516p:plain


まさたけ

揺れが軽減して、子ども達も勉強に集中できるようになりました!



必要な材料

ここからは、必要な材料・工具の紹介をしていきます。

f:id:mabo2011:20210709071440j:plain



必要な工具



mabo2011.hatenablog.com





f:id:mabo2011:20210530062516p:plain


まさたけ

テーブルの構造を知っておくと、

グラつきの対処法が分かるようになりますよ。












ではまた。
